前言

在上一篇文章家庭网络配置中提到我的 R2S 刷了YAOF的固件后，网速能跑带宽，猜测可能是LAN口与WAN口交换的缘故，而在后来的折腾中发现好像不是这样，可能单是因为iStoreOS的固件跑不满带宽。
之所以有了这篇文章，是因为我需要在软路由的 Docker 中部署几个电视直播源(部署方式见电视直播相关汇总)，但是 Docker 分区下的磁盘空间太小了，下载启动了两个容器就没空间了。于是在网上寻找Docker分区扩容的方法，其中有个简单的方式就是创建一个新分区，然后挂载路径为 Docker 根目录/opt/docker，但是操作完后没有达到预期效果，后来继续寻找方法，最终促使我将YAOF的固件替换为了ImmortalWrt的固件。实际上YAOF固件貌似也是基于ImmortalWrt固件编译的，选择YAOF就是拿来直接用，选择ImmortalWrt则更精简，便于自定义。

1. 固件选择

OpenWrt是一个针对嵌入式设备的路由器系统(Linux操作系统)，常见固件：官方Openwrt、ImmortalWrt、Lean固件、iStoreOS等。
官方OpenWrt在国外，软件包商店需要代理访问，而ImmortalWrt针对中国用户做了优化，软件包商店可直接访问，并且跟随官方更新。

固件下载地址：OpenWrt、ImmortalWrt。输入设备型号搜索(如：R2S)，然后下载固件即可，这里我选择的是 ImmortalWrt 固件。

1.1 EXT4 和 SQUASHFS 怎么选

详细的解释请见「扫盲帖」ext4/sfs 固件怎么选择，有什么区别、ext4和sfs有什么区别，或者自行 Google 搜索。
简单点来说，SQUASHFS 可以重置、扩容镜像和直接升级，而 EXT4 都不能。
对于 arm 设备推荐 SQUASHFS 固件，对于 x86 设备推荐 EXT4 固件。由于 R2S 是 arm 设备，这里我选择的是 SQUASHFS 固件。

2. 分区扩容

2.1 安装前扩容(推荐)

安装前扩容也就是对镜像扩容，仅针对 SQUASHFS 格式。扩容镜像需要在 Linux 环境下，可以是 Openwrt、Debian、Ubuntu 等。这种操作方式相对简单，更推荐使用。

  1. 检查命令

    分别执行which gzip、which dd、which parted命令，检查这些软件是否存在，若不存在则安装，安装方式在不同 Linux 发行版上稍有差异，但都很简单，具体 Google。

  2. 上传固件

    把下载好的固件(如：immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img.gz)上传至 Linux 环境中，上传位置随意。
    这里，我是在 Windows 系统中启用 WSL2 运行了 Ubuntu 系统，打开powershell输入wsl命令连接到 Ubuntu 系统(具体请见WSL2使用)。
    WSL 和 Windows 系统之间文件交换有个小技巧，在命令行中任意目录下输入explorer.exe .就能在资源管理器中打开当前目录；或者手动打开资源管理器，然后在地址栏中输入\\wsl$\就能打开WSL系统中的目录，然后直接复制粘贴文件即可。

  3. 执行命令

    按顺序执行以下命令(命令中的镜像名字根据实际填写)。注意，如果是 EFI 的固件，在执行这些命令过程中可能会弹出 2 项提示，分别选择：OK、FIX即可。


 # 解压缩镜像文件，解压完成后这个文件就没用了，可删
 gzip -kd immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img.gz

 # 解压成功后获得到 immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img

 # 扩展镜像文件的大小 (count=2048 表示增加 2048 * 1MB 的空间)
 # 注意扩容也不是越大越好，因为扩容会增大镜像的体积，这意味着镜像大小将会增加 2GB。
 dd if=/dev/zero bs=1M count=2048 >> immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img

 # 使用分区工具操作镜像
 parted immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img

 # 查看分区情况
 print

 # 调整分区大小 (将第 2 个分区扩展至镜像文件的 100%)
 # 也就是将第 2 个分区大小加了 2GB，这个分区一般是用来安装插件使用的。
 resizepart 2 100%

 # 查看是否扩展成功
 print

 # 退出分区工具
 quit

    之后把immortalwrt-24.10.0-rockchip-armv8-friendlyarm_nanopi-r2s-squashfs-sysupgrade.img文件拷贝到 Windows 系统中，然后直接刷入这个固件即可。刷入固件的操作步骤在软路由之R2S使用一文中有详细记录，这里便不再赘述。

2.2 安装后扩容

建议先配置好 OpenWrt 的网络，使之可以访问互联网，因为接下来可能需要安装软件。

SQUASHFS 格式

  1. 更新软件包

    在系统>软件包页面点击更新列表

  2. 安装分区工具

    在系统>软件包页面搜索diskman，然后选择luci-i18n-diskman-zh-cn安装。刷新页面后可在系统菜单下看到磁盘管理。

  3. 禁用自动挂载

    在系统>挂载点>全局设置区域，取消勾选所有的自动挂载项，然后点击保存并应用。

  4. 创建分区

    在系统>磁盘管理>磁盘区域点编辑，然后在弹出页面的分区信息中最下方，中止扇区位置填写+2g(根据自己需要调整大小，支持的容量格式有：b,k,m,g,t，如：+500m，+1t 等)，格式化为 EXT4 文件系统，然后点击新建，即可创建一个 2GB 空间大小的分区。
    题外话：中止扇区的计算方式，以增加 2GB 为例：((2*1024*1024*1024)/512)+[起始扇区]-1，得到的结果即为中止扇区的值。

  5. 挂载分区

    在系统>挂载点>挂载点区域点击添加，在常规设置一栏的UUID选中刚刚创建的分区(记下分区名)，挂载点选择作为根文件系统使用(/)。然后复制下方显示出来的多行命令，暂存到记事本中，之后点击保存，再点击保存并应用。

  6. 执行命令

    使用ssh root@192.168.100.1登录到系统(这里root是用户名，192.168.100.1是软路由系统的地址，根据实际情况填写)，将刚才复制的多行命令中，其中/dev/sda1修改为/dev/实际创建的分区名，然后复制粘贴到命令行窗口，多点几次回车，直到执行完成。

  7. 重启系统

    重启软路由系统。

3. 安装 Docker

在安装 Docker 前，我们可以先安装argon主题。在软件包页面更新列表后，搜索argon，然后选择luci-theme-argon安装即可，如果需要设置主体再安装luci-i18n-argon-config-zh-cn。
Docker 使用的根目录通常是/opt/docker，在安装之前，最好手动创建一个分区并挂载到/opt/docker，否则若直接安装 Docker 会自动创建分区挂载到根目录下，那样会限制使用。

  1. 创建分区

    进入系统>磁盘管理>磁盘区域点编辑，然后在弹出页面的分区信息中最下方，中止扇区位置填写+20g(根据个人需求，+10g也行)。如果有使用AdGuardHome的需求，必须将分区格式化化为btrfs，否则亦可格式化为ext4。

  2. 挂载分区

    进入系统>挂载点>挂载点区域点击添加，选择刚才的新分区，挂载点为/opt/docker，之后点击保存，再点击保存并应用。

  3. 安装 Docker

    在系统>软件包页面点击更新列表，然后搜索docker，然后选择luci-i18n-dockerman-zh-cn安装。
    安装完成后建议等上3~5分钟，后台可能有操作没执行完。之后刷新页面后可在菜单下看到Docker。

启动 Docker 后便可在Docker>概览中看到Docker 根目录的空间大小。亦可通过 ssh 命令进入到软路由系统中，使用df -h /opt/docker查看 Docker 分区大小。

之后便可部署直播源或者其他容器啦~~

4. 配置防火墙

上面在部署完直播源后，容器运行正常，查看日志也正常，通过 ssh 进入到软路由系统中去访问 Docker 容器也正常，但就是使用其他非软路由设备无法访问到 Docker 容器。
这大概率就是防火墙不通导致，于是了解了下 OpenWrt 防火墙的概念。下面这个图表达了防火墙各设备之间的概念关系。

这里有几个概念：转发、出入站。

  • 转发：区域内相同网段(192.168.0.*)由交换机直接转发，不受防火墙控制；区域内不同网段(192.168.0.*与192.168.1.*)以及区域间的转发，由路由转发，受防火墙控制。
  • 出入站：这里的站是指路由器，流入路由器的数据就是入站，流出路由器的数据就是出站。

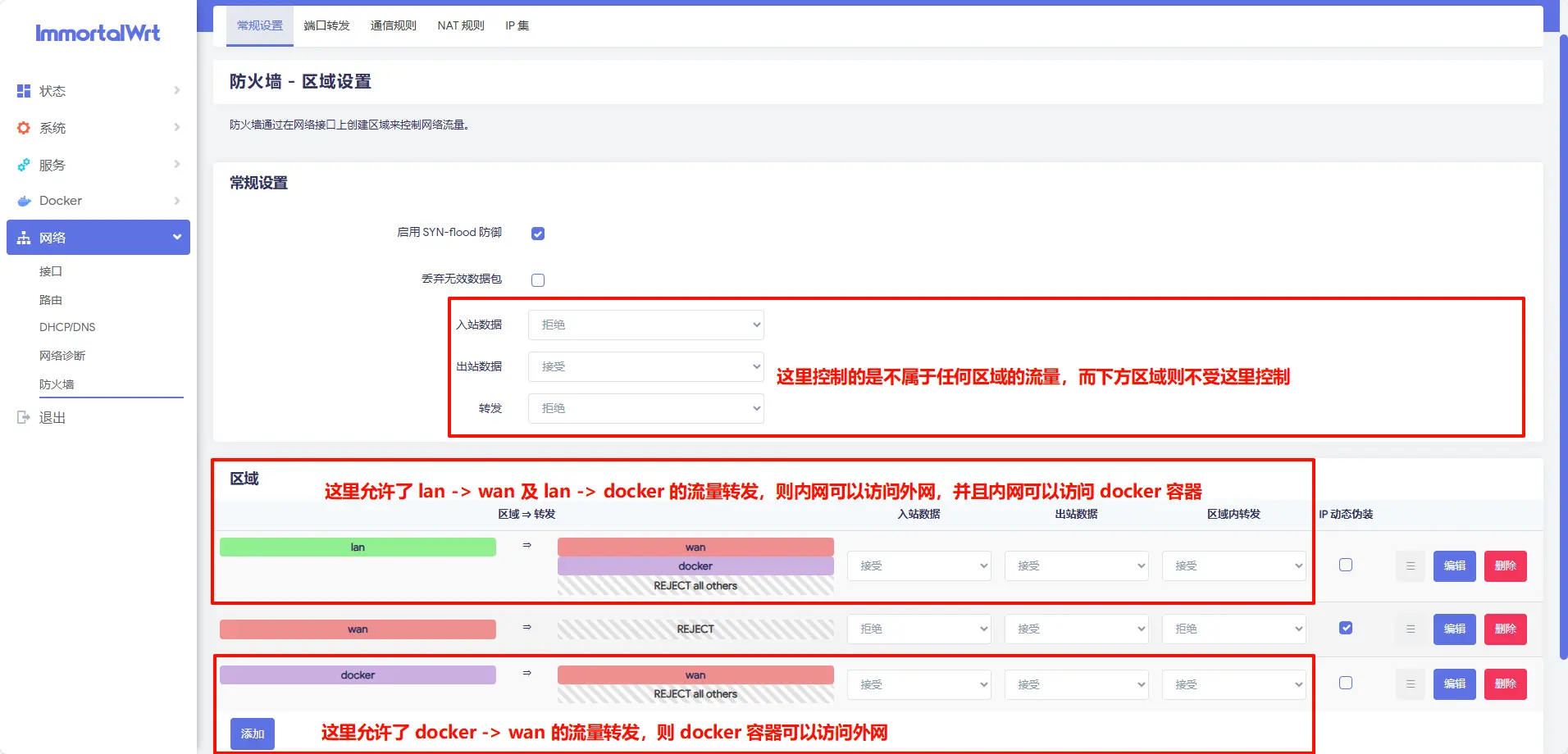

在了解了上述这些之后，可以想到，LAN区域->Docker区域必须能转发，并且Docker区域->WAN区域必须也能转发，所以防火墙的配置如下图所示。

openwrt

至此，便可正常获取到电视直播源并且观看了。

OpenWrt 的折腾暂时告一段落~~

5. 配置PWMFAN

原版的 R2S 固件中是有 pwmfan 的，也就是根据 CPU 温度控制风扇是否启用。但由于我们刷的是并非原版固件，所以当前固件中是没有这个设置的，只能通过脚本方式来执行。

  1. 下载脚本

       # 下载 start-rk3328-pwm-fan.sh
   wget -P /usr/bin https://raw.githubusercontent.com/friendlyarm/friendlywrt/refs/heads/master-v19.07.1/target/linux/rockchip-rk3328/base-files/usr/bin/start-rk3328-pwm-fan.sh
   # 下载 fa-rk3328-pwmfan
   wget -P /etc/init.d https://raw.githubusercontent.com/friendlyarm/friendlywrt/refs/heads/master-v19.07.1/target/linux/rockchip-rk3328/base-files/etc/init.d/fa-rk3328-pwmfan

  2. 执行脚本

       # 添加执行权限
   chmod +x /usr/bin/start-rk3328-pwm-fan.sh
   chmod +x /etc/init.d/fa-rk3328-pwmfan
   # 执行脚本
   /etc/init.d/fa-rk3328-pwmfan enable
   /etc/init.d/fa-rk3328-pwmfan start

6. 官方源

如果不小心删掉了官方源，则可以在后台系统->软件包点击配置 opkg:

  • /etc/opkg.conf: 一般不需要改动。仅在需要修改安装目录或设置代理时手动配置。
  • /etc/opkg/customfeeds.conf: 一般不需要改动。仅在需要添加第三方源或本地仓库时手动配置。
  • /etc/opkg/distfeeds.conf: 必须配置。官方源的核心配置文件，确保正确填写以访问官方软件包。
distfeeds.conf
src/gz base https://downloads.immortalwrt.org/releases/24.10.1/packages/aarch64_generic/packages
src/gz luci https://downloads.immortalwrt.org/releases/24.10.1/packages/aarch64_generic/luci
src/gz packages https://downloads.immortalwrt.org/releases/24.10.1/packages/aarch64_generic/base
src/gz routing https://downloads.immortalwrt.org/releases/24.10.1/packages/aarch64_generic/routing
src/gz telephony https://downloads.immortalwrt.org/releases/24.10.1/packages/aarch64_generic/telephony

注意：24.10.1是系统版本，aarch64_generic是 CPU 架构，要根据实际情况填写。
